英国门科公司专利设计的百能三维系列红外光幕电梯门保护系统具有双重红外光幕保护：在保护电梯轿门区域的平面红外光幕基础上，增加了面向电梯楼层门方向的投射红外光幕。任何物体在进出电梯轿门而阻挡了平面光幕，或者接近电梯楼门区域而反射了投射红外光幕，都会引起红外光幕系统触发。



这一创新技术，不仅能保护进出电梯门平面的人员或物体，对接近电梯门的人员或物体，也加以探测和保护，从而大大扩展了红外光幕电梯门保护系统的保护范围，延长了红外光幕电梯门保护系统的预警时间。门科三维保护红外光幕可以从根本上避免电梯门与人员或物体的相互撞击，特别适用于高档宾馆、高档物业、办公设施、公共设施 (博物馆、图书馆、医院、养老院) 等。

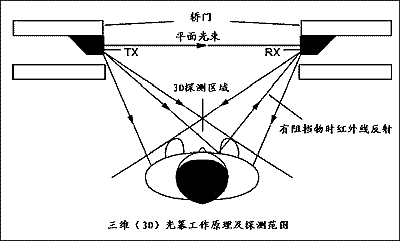

百能三维系列红外光幕的红外发射器 (TX) 与接收器 (RX) 内分别排列有一一相对的40对双红外发射管及40个红外接收管，可以形成保护电梯轿厢门区域的平面红外光幕，其扫描线数为194束的交叉光幕，或扫描线数为40束的平行光幕。在此基础上，另外增加了与平面光幕成45度夹角的15个红外发射管和19个红外接收管，可以形成面向电梯楼层门区域的投射红外光幕。

百能三维系列红外光幕平面光幕保护高度从离电梯地坎25毫米至1.8米，最大保护距离为6米；投射光幕保护高度从离电梯地坎至约1.55米，投射红外光幕最大保护距离约1.8米。电梯门关闭过程中，投射光幕保护范围逐渐向电梯门方向收缩，而灵敏度逐渐增加。投射红外光幕保护距离，一般为电梯门间距的一半。

百能三维红外光幕电梯门保护系统具有对投射红外光幕特有的控制功能：投射红外光幕可以选择不同的启动方式，不同的探测灵敏度；也可以选择不同的延时复位方式，可以对投射红外光幕进行自检。

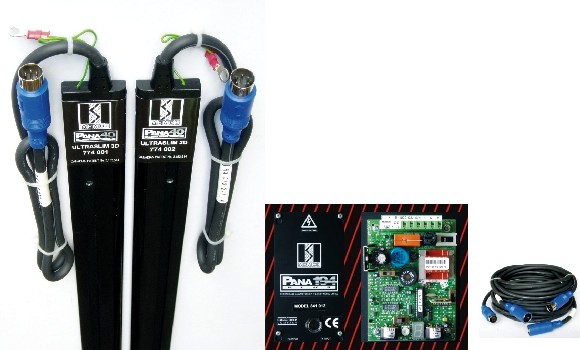

英国门科公司百能三维系列红外光幕电梯门保护系统由安装在电梯轿厢门左侧的红外发射器(TX) 及右侧的接收器 (RX)，安装于电梯轿厢顶的控制器，及连接电缆组成。控制器、探测器、连接电缆为模块化设计，可互换使用。

百能三维系列红外电梯门保护系统采用独立控制器 (841系列)，对平面红外光幕及投射红外光幕都具有全面的控制检测状态显示等功能。英国门科百能系列光幕的控制器，与普通光幕相比，具有极大的优点。普通红外光幕配置的通常仅为交直流电源盒，控制部分一般集成于光幕线路板上，红外光幕控制程序及内置功能较为简化。

百能系列红外光幕红外发射器采用双红外发射管设计，即在40个发射位置上，每处使用两个红外发射管，大大增强了百能系列光幕的可靠性和使用寿命。红外发射管及接收管全部采用表面贴装技术和相应的元件，保证了工艺和器件的稳定性和可靠性。

百能三维系列红外光幕的专用控制器与红外发射器及接收器之间分别以信号电缆连接。电缆采用五芯工业机械手专用连接电缆，弯曲疲劳测试寿命达5000万次以上。两条电缆标准长度均为4米，每条电缆两端为五芯接插头，分别与红外发射器及接收器上的引出电缆以及840型控制器的插座连接，按插头上箭头标志插入。百能系列红外光幕信号连接电缆均可互换。

互换式PCB便于检测、维修

门科百能系列红外光幕的红外发射器、红外接收器内各有五段长条形印刷电路板 (PCB)，用接插方式可靠连接成一体。第一段为主板，通过接插件及电缆连接控制器；往下为四段相同的PCB；标准型、薄型探测器同型号及两种型号间同类PCB可互换；超薄型的同类PCB也可互换。

红外发射管及接收管全部采用表面贴装技术 (SMT) 和相应的元件，保证了工艺和器件的稳定性和可靠性。

红外发射与接收多级调整，保证红外光幕灵敏度

门科百能系列红外光幕最大工作距离达6米，红外光束强度在此处为最强。当红外光幕随电梯门闭合距离逐渐减小时，红外光束强度应随之减弱，使微小物体能阻挡红外光束，被探测到。

为保证红外光幕在任何工作距离上适当的高灵敏度，门科百能系列红外光幕红外发射强度具有8级强度水平自动调整，红外接收器具有32级信号增益水平。随梯门间距的改变，红外发射强度水平与红外接收信号增益自动调整，相互匹配，使探测到的红外强度既不过强而降低探测微小物体的灵敏度，也不太弱而造成误报警。

红外光幕光强自适应检测

门科百能系列红外光幕能自动检测并记录每一红外发射管的发射强度，并按每个发射管的强度值设定报警下限，使系统整体灵敏度大为提高。

微小物体阻挡红外光束时，红外接收器仍能收到微弱的红外光束。因而，红外光幕控制系统一般设定触发阈值，当接收信号低于该阈值时，红外光幕控制系统均判断为有物体阻挡，进而给出触发信号。

每个红外发射管的红外发射强度略有不同，一般系统都以所有红外光束的强度的平均值来设定光幕系统触发阈值。但相同微小物体阻挡红外光束的程度不同，到达红外接收管的接收信号强弱也不一样。如果采用平均阈值，红外光幕系统对相同的微小物体，有时能触发，有时不能触发，系统灵敏度低。

英国门科公司红外光幕电梯门保护系统对红外发射器每个红外发射管的红外发射强度自动进行检测、标定，根据每个红外发射管的初始红外发射光强值设定并调整红外光幕系统的触发阈值，从而进一步提高了红外光幕系统的灵敏度。

红外光束发射具有特征调制频率

红外发射器发射的红外光束除具有特殊波长外，其光强还经过10,000赫兹特征频率的调制。光幕系统未被阻挡时，红外接收器的输出信号应具有此特征频率。后级电路只依据此特征频率识别系统本身红外探测光束的接收状态。而阳光或杂散光中相似波长红外线照射红外接收器时，产生的输出的频率完全不同，后级电路可以非常容易地予以排除，从而也排除了阳光和杂散光的干扰。

红外接收器可靠的光电设计排除杂光干扰

红外接收器内五段PCB上的四十个红外接收管可耐受100,000LUX的光强辐照，可以响应红外发射器红外光束的特征频率，在强烈阳光或背景杂光下，不仅能排除干扰，还仍具有很高的检测灵敏度。很多红外光幕产品无法达到较高的饱和光强，因而抗杂光干扰差，在强烈阳光或背景杂光下，灵敏度低。

每个接收管具有特别的防护设计，可尽量减少杂散光直射，从而最大限度排除杂光干扰。

红外光幕复测程序排除其它干扰

门科百能系列红外光幕在接收到触发信号后，会在3毫秒内对受到触发的红外光束位置，重复进行三次扫描，以判别是光路受阻还是电路干扰，若三次均未测到红外光束，系统才触发报警，从而确保排除其它可能的光路/电路干扰。

红外光幕睡眠待机功能

红外光幕电梯门保护系统24小时处于对电梯监测状态，红外发射管不间断地进行循环扫描。英国门科公司专利设计的红外光幕睡眠功能，可以在电梯门闭合状态保持10秒后，使红外扫描周期从 200毫秒左右，延长至 2秒左右，从而大大延长了红外发射管工作寿命。当电梯门开启时，红外光幕迅速恢复正常扫描。

红外光幕延时复位功能

红外光幕电梯门保护系统采用闭环保护原理，只要有一束光路/电路本身因外界或内部原因被阻挡时，系统即动作，电梯门会打开，不能关闭，因而，红外光幕电梯门保护系统相比其它保护装置，更为安全、可靠。

光幕光路上的人为粘污、积尘，红外发射管强度减弱、损坏等，均会引起光幕持续非正常触发。英国门科公司红外光幕控制器内置延时复位功能，可以在设定时间后，自动将一束或几束被阻挡红外光束予以旁路，使循环扫描继续进行，光幕恢复工作状态。但光幕显示潜在故障状态，以提示技术人员予以检修。红外光幕延时复位功能可以在保证安全的前提下，提高光幕使用效率。

英国门科公司百能系列光幕当启动840型控制器上延时复位功能开关时，可以在光幕任意一束或最多五束不相邻的红外光束持续触发 10至 70秒 (可调) 后，将该束或不相邻的五束受阻红外光束予以旁路。光幕恢复循环扫描，光幕控制器数码显示管指示潜在故障。

延时复位时间可通过840型控制器上电位器在10至70 秒内调节。延时复位功能开关平时应保持关闭，仅由电梯工程人员检修时使用。延时复位功能可允许最多有五束不相邻的红外光束被旁路，电梯仍能暂时正常工作，但应尽快找出原因；若有两束相邻的红外光束发生问题，延时复位功能则不能使系统恢复工作，以保证安全。

投射红外光幕的延时复位

三维保护红外光幕不仅有探测电梯轿门平面的平面红外光幕，还有探测电梯楼层门区域的投射红外光幕。但当电梯楼层门区域人员或物体长时间滞留，会一直触发投射红外光幕。

英国门科百能三维系列红外光幕内置投射红外光幕延时复位程序。当投射红外光幕被长时间阻挡而触发，电梯门不能关闭时，控制器将允许电梯门关闭，并在关闭过程中发出蜂鸣报警声 (即使控制器蜂鸣器已关闭)。延时复位的时间可选择设定为10 秒或20秒两档。

红外光幕LED显示提供简明指示

百能系列红外光幕红外发射器与接收器上均有发光二极管显示，简明地指示红外光幕的工作状态。

百能系列840型控制器可以更为详尽地显示红外光幕的工作状态、自检结果、故障诊断等信息。
