英国门科公司百能三维系列红外光幕有多种型号可供选择，适合各种规格电梯。

标准型 (770000)	薄型 (771000)	超薄型 (774000)

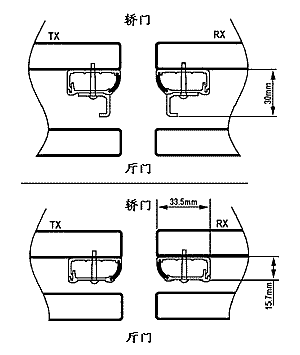

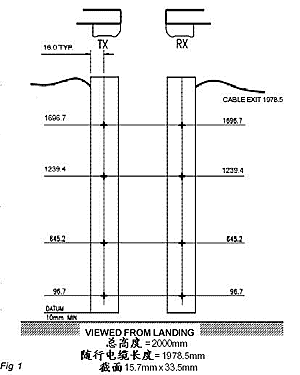

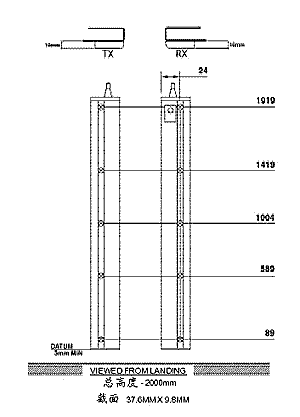

安装时无需特别支架，无需特殊校准。标准型通过“Ｌ”形固定块安装于轿门外侧，固定块位置可调；薄型、超薄型可用自攻螺丝，通过探测器已有的螺孔，直接安装于轿门外侧。

安装时应注意，百能三维系列光幕无论何种型号、何种安装方式，其投射红外光幕的发射与接收必须对着电梯楼层门方向，即当面对电梯门时，三维保护红外光幕的发射器 (TX) 总在左侧，接收器 (RX) 总在右侧。





安装接线

840型主控制器机体为钢质盒，一般以螺丝固定于桥厢顶部。只有专业电梯工程人员才能接触光幕系统的主要控制部分，因而符合欧洲标准中有关电气设备的安全要求。

控制器的主板上有绿色接插式接线端子 (1号位)，电源线接“L”和“N”两点，地线接“E”点；控制信号输出需要“常开”信号时，接“N/O” 与“COM”两端，需要“常闭”信号时，接“N/C”与“COM”两端。控制器盒上的接地端应良好接地。841型控制器可适用110伏或220伏交流电源输入 (有选择开关)，以及 11-25伏直流电源输入。

控制器与红外发射器 (TX) 和红外接收器 (RX) 之间用完全相同的两根五芯电缆连接 (各长４米)。电缆接头均为接插式，均可互换，接插端子上有箭头指示插入位置。

红外发射器 (TX) 的电缆应与控制器盒上标有 (TX) 的插口 (10号位) 连接，红外接收器 (RX) 的电缆应与控制器盒上标有 (RX) 的插口 (12号位) 连接。

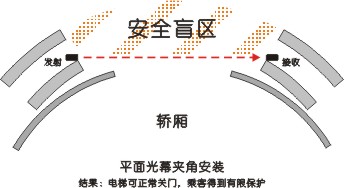

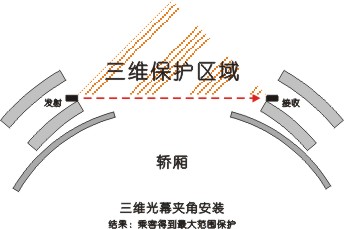

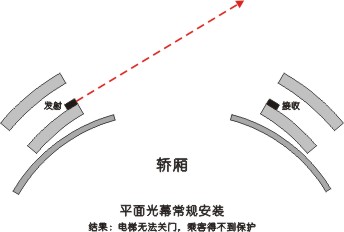

圆弧门安装

注意事项

1. 红外光幕、控制器均应良好接地

2. 投射光幕必须指向楼层门方向
