红外光幕电梯门保护系统的探测部分由红外发射器及红外接收器组成。红外发射器、红外接收器内分别直线排列有若干对红外发射管、红外接收管。

红外光幕的发射器在程序控制下由某个发射管发射单束红外线，同时检测对应的一个接收管的接收信号，就形成了一个探测回路。

如果该束红外线顺利到达一个接收管，作为红外光敏元件的该接收管会产生特定强度的信号输出，控制系统即判断为正常情况；如果该束红外线被物体阻挡，对应的接收管无信号输出，或虽有输出，但未达到应有的强度，则控制系统判断为非正常情况，控制系统会向电梯门系统发出信号，使正在关闭的电梯门反转打开。

光幕控制系统控制所有的红外发射管按顺序依次发射红外光束，同时按顺序依次判断相应的一个红外接收管的接收信号输出强度，循环扫描，就形成了一道隐形的红外保护光幕。红外发射管的发射及相应红外接收管的接收由控制程序进行同步。

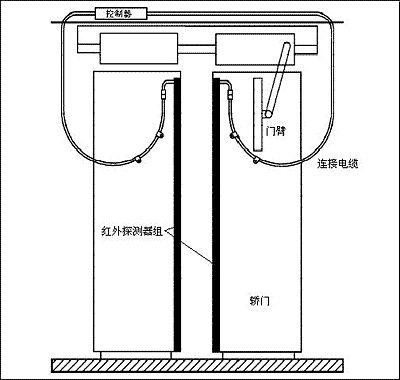

红外发射器与红外接收器分别装在电梯轿厢门的两侧，当乘客或物体进出电梯轿厢门平面，阻挡了红外光幕扫描过程中的任何一束，光幕控制系统就会探知，并输出信号给电梯轿厢门系统，使正在关闭的电梯门反转打开，从而起到保护乘客的目的。

常见的光幕产品，程序控制芯片及外围电路集成在红外发射器和红外接收器内，能完成光幕发射/接收，信号判断等基本功能，能通过光幕发射器/接收器上发光二极管，给出提示信息，提供简单的安装/故障显示。光幕发射器与接收器分别进行发射/接收的同步。

此类光幕的工作电源由电源盒提供。电源盒将交流电源转换为直流电供光幕，并将光幕输出通过继电器等形式输出到电梯门机系统。

英国门科公司益利系列光幕即采用经济型的电源盒配置。若电梯门机提供稳定可靠的直流电源，益利系列光幕还可以直接采用 12 – 24伏直流输入，并提供晶体管输出，以控制门机动作。

英国门科公司百能系列光幕采用更高级的配置，带有独立控制器，不仅能起电源盒的作用，还能完成红外光幕门保护系统综合性的高级功能。这些高级功能包括更多层次的光幕发射/接收增益调整，更全面的用户安装/故障显示，由控制器提供更可靠的红外发射/接收同步。

红外光幕电梯门保护系统的发射器/接收器通过信号电缆与电源盒或控制器连接。信号电缆随电梯轿厢门移动，需要可靠连接，超强韧性。

英国门科公司采用世界一流的工业机械手专用五芯电缆，测试抗弯次数达 5,000万次以上。

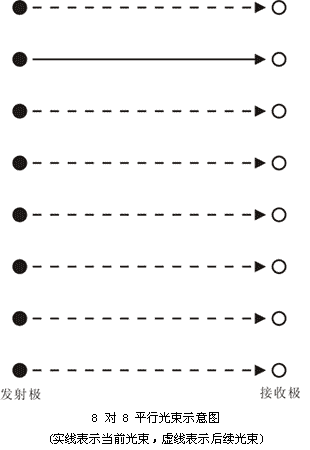

单束红外线发射时，控制系统只接收与该红外发射管相对应一个红外接收管的信号，然后再进行下面一对红外发射管和红外接收管的发射与接收，就形成了一道道平行的红外光束组成的红外保护光幕。有多少对红外发射管和红外接收管，就形成多少线平行光束。平行光束之间，为“观察”盲区。

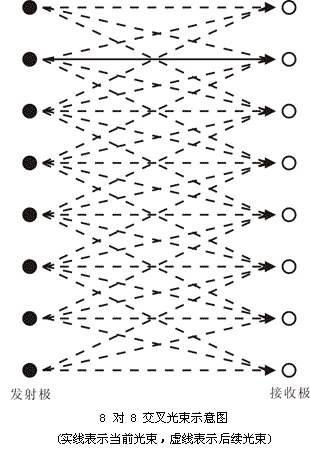

单束红外发射与可见光相似，不是相激光一样的直线，而是圆锥形发散的，因而可以“照耀”一排接收管中上下相邻的几个接收管。控制系统在指令某一个红外发射管发射时，除了接收正对发射管的那个接收管的信号，也可以依次一一接收上下相邻的接收管的信号。每接收一个接收管的信号，就如同在观察那一条“线”上的情况。把所有这些“观察线”扫描一遍，就形成了交叉光束。有了交叉光束，就可以用较少的红外发射管和红外接收管，形成较密集的红外保护光幕，几乎没有“观察”盲区。

英国门科红外光幕的光幕保护密度可以达到81线 (益利618系列) 及194线 (百能系列)。
