英国门科公司百能系列红外光幕主控制器 (841型) 以中央处理器为中心，为红外光幕提供全面的控制、检测功能。是红外光幕的可靠控制中枢。完全超越了普通经济型红外光幕普遍配置的外接电源盒。

门科百能系列光幕的全部先进功能设计，由于采用了独立控制器而得以实现。控制器可确保红外发射器与接收器之间的精确同步控制。可以改变控制器芯片程序获得40束或194束不同密度的红外光幕。

841型红外光幕控制器具有失效防护及系统自检功能。当系统断电或控制器检测到电压异常或连接中断时，控制器内的信号输出继电器将进入并保持触发状态，使电梯轿门能够打开。

841型控制器可使用 220、110 伏交流电源或 24伏直流电源。

841型红外光幕控制器带数码显示管，可以详尽地显示红外光幕的工作状态、自检结果、故障诊断等信息。

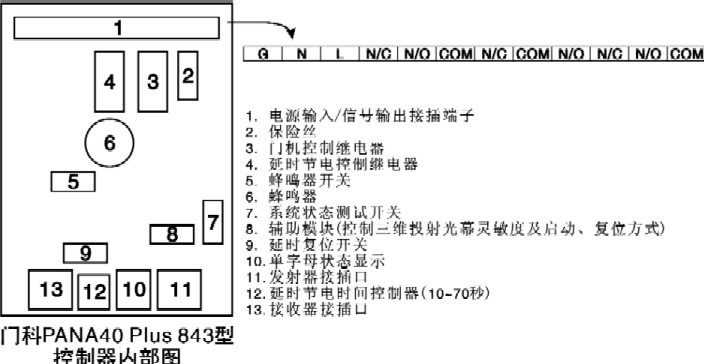

控制器内部图

红外光幕失效安全

英国门科840型红外光幕控制器电路设计为失效安全状态。在系统故障或断电情况下，控制器的输出信号为使电梯门保持开启的状态。

红外光幕系统自检

英国门科840型红外光幕控制器在使用中能不断进行系统自检。当检测到红外发射器或接收器断路或系统断电情况，控制器的输出信号为使电梯门保持开启的状态。

红外光幕系统检测功能

英国门科841型红外光幕控制器能在常规状态或检测模式下检测系统状态或故障位置。

将延时复位开关关闭至“OFF”位，打开系统检测功能开关 (6号位)，即可检测并显示一系列参数，包括发射器／接收器的连接与扫描情况，红外发射器与接收器的相对距离，最后被触发的光束的位置，有否红外光束被延时复位功能旁路，以及发射器与接收器中发生故障的区段等。

系统状态显示

透过控制器盒上的小孔可见红色发光管单字节LED代码显示。

在“系统检测”未打开时(Normal位置)，显示系统的安装运行情况；

在“系统检测”打开时(Test位置)，显示系统性能及故障情况。显示时以一个字母代码带一个数字，中间以短杠分开。

代码显示说明表
